Допплеровский измеритель скорости кровотока

Страница 8

Таким образом, при фоновой локации III сегмента ПА, определяется только скорость кровотока.

Рис 1.12 Зависимость направления кровотока в ПА от положения ультразвукового датчика. 1- ПКА, 2- III сегмент ПА, 3- ультразвуковой датчик. a- направление кровотока в ПА на датчик, b- направление кровотока от датчика.

Исследование направления кровотока в позвоночной артерии актуально при поражении подключичной артерии в I сегменте, что определяется с помощью пробы "реактивной гиперемии". Проба основана на том, что при окклюзии ПКА через ПА ретроградно заполняется плечевая артерия. При компрессии плечевой артерии (например, обычной пневматической манжетой, применяемой для измерения артериального давления) в течение 2-3 минут и последующей быстрой декомпрессии, в позвоночной артерии возникает эффект "экспресс- сброса", то есть кратковременное резкое усиление кровотока с последующей его нормализацией. Если усиления скорости кровотока в позвоночной артерии в момент "экспресс-сброса" не происходит то, следовательно, ПКА не поражена, а проба реактивной гиперемии отрицательна, если происходит усиление кровотока, то это свидетельствует о наличии поражения ПКА в I сегменте и ретроградном направлении кровотока в ПА.

Нормальные показатели

Таблица 3

г. Транскраниальная допплерография

Первым этапом исследования определяется местоположение акустического "окна", через которое ультразвуковой луч может проникнуть с минимальной потерей энергии. Основным условием является выбор удачного угла зондирования и положения датчика для получения оптимального сигнала.

Следующим этапом проводится идентификация сегментов артериальной сети у основания черепа. Она основана, во-первых, на знаниях анатомии и, во - вторых, на учете особенностей кровотока в различных артериальных сегментах и его реакции на компрессию ОСА.

Локализация и поиск акустических ультразвуковых окон для исследования внутричерепных артерий

Описаны три основных пути локации внутричерепных артерий (Рис 1.13.):

* Темпоральное окно (исследование СМА, ПМА и артерий виллизиева круга).

* Орбитальное окно (глазничная артерия, сифон внутренней сонной артерии).

* Субокципитальное окно (основная артерия, внутричерепные сегменты позвоночных артерий).

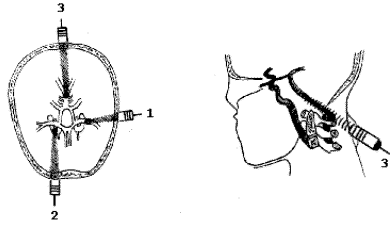

Рис 1.13 Акустические окна для транскраниального исследования. 1- темпоральное, 2- орбитальное, 3- субокципитальное.

Полноценное исследование проводится через все три акустических окна, и позволяет, таким образом, исследовать большую часть внутричерепных артерий.

1. Темпоральное окно

Исследование через темпоральное окно является основным, открывая доступ к ПМА, СМА, ЗМА и ВСА, а также позволяет определить функцию передней соединительной и задней соединительной артерий.

Локация в височной области проводится через чешую височной кости. У молодых пациентов, как правило, можно получить достоверные сигналы в относительно большой области. У пациентов старшего возраста толщина костей или их плотность меняется настолько, что нередко едва возможно получить достоверные сигналы из-за уменьшения акустической проницаемости. Во всех случаях следует передвигать зонд медленно, мелкими шагами, обращая внимание на обеспечение хорошего ультразвукового контакта между датчиком и кожей, что обеспечивается нанесением достаточного количества ультразвукового геля не только на датчики, но и волосы и кожу пациента.

В этом случае для получения хорошего ультразвукового контакта понадобится только умеренное давление на зонд, поскольку избыточное давление приводит к нарушению ультразвукового контакта.

Темпоральные окна расположены над скуловой дугой. Приблизительное расположение дуги можно определить пальпацией. Часто оказывается необхо-димым поместить зонд нижним ободом на выпуклость над скуловой дугой, чтобы пропустить ультразвуковой пучок точно над верхним краем дуги. В очень ред-ких случаях окна располагаются над скуловой дугой на расстоянии больше 3 см.
