Средняя мозговая артерия

СМА расположена латерально и немного cпереди, как продолжение внутри-черепного отдела ВСА. Локация через темпоральное окно достаточно точно соответствует абсолютному значению скорости кровотока в СМА (угол между вектором потока крови и направлением УЗ датчика приближается к нулю) (Рис 1.16, поз. A). Критериями для идентификации СМА являются:

1. Кровоток в МI сегменте СМА лоцируется на глубине 55-65 мм.

2. Направление кровотока к датчику (рис. 1.1.6.).

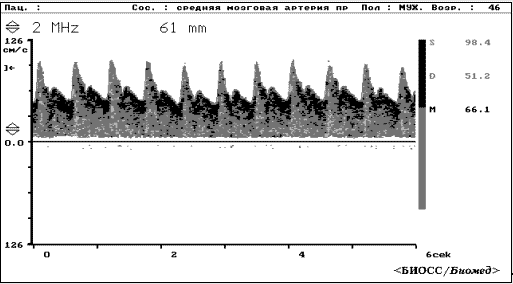

Рис. 1.16. Допплерограмма кровотока в МI сегменте СМА.

3. Сигнал отвечает редукцией или ослаблением при компрессии гомолатеральной ОСА (рис. 1.17).

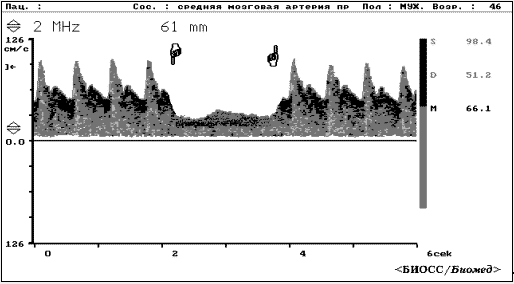

Рис. 1.17 Допплерограмма кровотока в СМА с компрессией гомолатеральной ОСА.

Сравнительный анализ ультразвуковых допплеровских датчиков

Одним из принципов работы УЗ допплеровского прибора является пьезоэлектрический эффект. Именно благодаря этому эффекту возможно преобразование акустической в электрическую энергию и наоборот, и, таким образом, электрическая регистрация неэлектрических величин, таких как скорость кровотока.

Пьезоэлектрический эффект представляет собой явление, которое наблюдается в образцах некоторых анизотропных материалов и заключается в нарушении равновесного распределения электрических зарядов под действием механической деформации образца. Возможен и обратный пьезоэффект, состоящий в механической деформации среды под действием электрического поля. В настоящее время известно довольно много моно- и поликристаллических материалов, обладающих пьезоэлектрическими свойствами. Наиболее широкое применение находят монокристаллические, керамические и полупроводниковые пьезоэлектрики. Идеальным пьезоэлектрическим материалом для электроакустического преобразователя является такой материал, который обеспечивает низкий уровень шума, высокую эффективность преобразования и позволяет создать преобразователь с высокой добротностью. Обычно активный элемент ультразвукового датчика изготавливается из пьезокерамической керамики. Самым распространенным пьезокерамическим материалом является цирконат-титанат свинца (ЦТС). Также находят свое применение датчики из пластических материалов, например поливинилиденфторида (ПВДФ), имеющих, по сравнению с керамикой, более близкие мягким тканям человеческого организма характеристики, что более эффективно с точки зрения передачи акустической энергии через границу активный элемент – исследуемая среда. Также свое применение находят датчики, построенные на комбинации пластика и керамики, например, с керамическим передающим и пластиковым принимающим элементами.

Конструктивно разделяются датчики, работающие в непрерывно-волновом и импульсных режимах. Прием и излучение ультразвука для первого из них разнесены в пространстве, для второго – во времени. Таким образом, первый состоит из двух активных элементов, расположенных вплотную и под некоторым углом друг к другу, а второй имеет в своем составе только один, поочередно работающий то на прием, то на передачу (рис. 1.18).

Рис. 1.18 Непрерывно-волновой (а) и импульсный (б) УЗ допплеровские датчики

На переднюю и заднюю поверхность активных элементов – пьезоэлектриков вжигаются проводящие электроды из серебра, после чего он поляризуется по толщине в электрическом поле. Скорость звука в ЦТС составляет приблизительно 4000 м/с; при этом толщина пьезоэлемента , соответствующая основному резонансу () на частоте , определяется соотношением

(2.5)

В следующей таблице приведены толщины пьезоэлементов УЗ датчиков для работы на частотах 2, 4, 8, 10, 16 и 20 МГц, изготовленных из ЦТС.
