б. Каротидная допплерография

Используемые датчики: 4 МГц в постоянноволновом или импульсном режимах.

Суть метода состоит в изучении спектральных характеристик допплеровского сигнала при непосредственной локации сонных артерий. Получаемая в реальном масштабе времени спектрограмма состоит из точек разного цвета, совокупность которых дает спектр скоростей в поперечном сечении артерии за время сердечного цикла. Положение данной точки по отношению к оси ординат (шкала частот) соответствует определенной линейной скорости кровотока (выражаемой в соответствии с принципом Допплера в КГц), а ее цвет - удельному весу данной частоты в спектре (при максимальной интенсивности точка окрашивается в красный, при минимальной - в синий цвета).

Спектрограммы ВСА и НСА различаются по форме: спектрограмма НСА имеет острый систолический пик и низкую диастолическую составляющую, а спектрограмма ВСА - широкий систолический пик и значительно более высокую диастолическую составляющую (Рис 1.8).

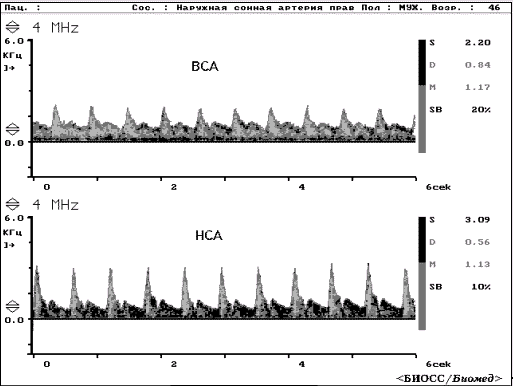

Рис 1.8 Допплерограммы ВСА и НСА.

В сомнительных случаях спектрограммы ВСА и НСА дифференцируются с помощью пробы D.Russel. Суть ее состоит в том, что во время локации артерий в области бифуркации ОСА проводятся очень кратковременная повторная компрессия поверхностной височной артерии (ПВА) перед козелком уха (фактически, исследователь наносит короткие удары указательным пальцем свободной руки в область проекции ПВА, сила которых должна быть достаточной, чтобы вызвать компрессию ПВА). Если лоцируется НСА, то на спектрограмме появляются небольшие дополнительные систолические "пички", поскольку компрессия ПВА в систолу выключает часть кровотока из НСА, которая возвращается в нее во время диастолы (Рис 1.9).

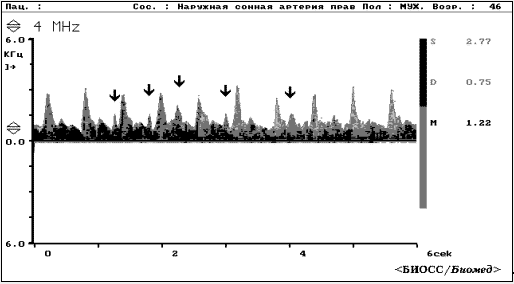

Рис 1.9 Допплерограмма НСА с пробой Russel.

Проведение этой пробы при локации ВСА не приводит к появлению дополнительных систолических "пичков", что является дифференциальным признаком.

Метод оценки степени стеноза при каротидной допплерографии основан на том, что при условии неразрывности потока (кровеносная система человека отвечает этому условию) масса крови, протекающей через поперечное сечение сосуда (ОСА или ВСА), является величиной постоянной. Следовательно, сужение ВСА в определенном сегменте должно вызывать увеличение скорости кровотока в этом сегменте, причем очевидно, что чем больше сужение, тем большая скорость кровотока будет регистрироваться.

В постстенотическом сегменте скорость кровотока резко замедляется, то есть упорядоченный ламинарный тип кровотока становится нерегулярным (турбулентным) (Рис 1.10).

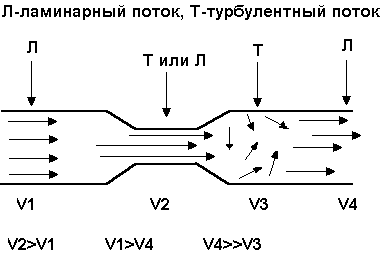

Рис 1.10 Соотношение типов потока и скоростей при локальном сужении сонной артерии.

Диагностические критерии каротидной допплерографии основаны на этих гемодинамических особенностях.

Математическая обработка спектрограммы дает целый ряд дополнительных диагностических критериев, ценность которых различна. К ним относятся:

Smax - максимальная систолическая амплитуда, отражающая наибольшую систолическую скорость кровотока в точке локации.

Smax является основным критерием при каротидной допплерографии. Ее увеличение больше нормальных значений свидетельствует о наличии стеноза в зоне локации артерии.

Dmax - максимальный диастолический пик, отражающий максимальную диастолическую скорость в данной точке.

Увеличение этого показателя больше нормальных величин свидетельствует о наличии стеноза, а снижение - об увеличении циркуляторного сопротивления в бассейне лоцируемой артерии.
