Изображение СОНОМЕД-300

"СОНОМЕД-300" Допплеровский анализатор кровотока.

Ультразвуковой допплеровский прибор для диагностики периферического и мозгового кровообращения на основе спектрального анализа скорости кровотока.

Область применения

неврология

сосудистая хирургия

нейрохирургия

общеклиническая диагностика

педиатрия

офтальмология

Возможности

Многоцелевые ультразвуковые исследования кровотока интра-, экстракраниальных и периферических сосудов с помощью унифицированного набора датчиков: 2 МГц, 4 МГц, 8 МГц

Высокая чувствительность прибора, обеспечивающая быстрый поиск и устойчивую локацию сосудов

Высокое качество цветного / полутонового изображения спектра кровотока

Специальные режимы обработки спектра в реальном времени: сжатие, сглаживание

Разнообразная постобработка спектральных данных

Специализированная база данных результатов обследований

Расчет в автоматическом и ручном режиме основных медицинских индексов: RI, PI, ISD, STI; основных параметров кровотока: HR, VS, VD, VA

Организация просмотра спектра в режиме кинопетли (до 16 экранов)

Поддержка средств передачи информации по сетям и телефонным линиям

Технические характеристики

Рабочая частота, МГц

непрерывный режим

4, 8

импульсный режим

2

Интенсивность излучения, мВт/кв. мм

непрерывное излучение

< 0.4

импульсное излучение

< 1.0

Диапазон частот

100 Гц - 20 кГц

Фильтры ВЧ ("фильтр стенки"), Гц

100, 200, 400, 800

Параметры импульсного режима



частота повторения

5 - 16 кГц с шагом 1 кГц



глубина зондирования

30 - 130 мм с шагом 1 мм



объем зондирования

3 - 20 мм с шагом 1 мм



Количество спектральных выборок на экране монитора

512



Количество спектральных составляющих в одной выборке

256



Количество цветов или оттенков полутонового изображения

16



Режимы отображения спектра сигнала



масштаб шкалы времени, с

1.6, 3.2, 6.4,12.8



диапазон частот, кГц

2.5, 5.0, 10.0, 20.0



количество положений базовой линии

7



Базовая конфигурация

Компьютер IBM PC (Celeron-500/ RAM 64Mb/ HDD 15Gb/ Sb/ SVGA)

Монитор LR 15' SVGA

Блок аналоговой обработки сигналов и цифровой спектроанализатор

Датчики:

непрерывного излучения 4 и 8 МГц

импульсного излучения 2 МГц

Принтер: ч/б струйный

Педаль

Программное обеспечение (операционная система Windows NT® 4.0 Workstation)

Изображение СОНОМЕД-300/А

"СОНОМЕД-300/А" Многооконный ультразвуковой допплеровский прибор для исследования маточно-плацентарного и плодового кровотока. Медицинские методики обследований разработаны и апробированы Институтом ультразвуковой диагностики в перинатологии и гинекологии

Основные характеристики

Встроенная акушерская программа с нормативными значениями RI для маточных артерий и артерий пуповины с учетом срока беременности

Автоматический расчет акушерских индексов во время обследования

Быстрая подготовка отчета на основе специализированных акушерских шаблонов

Многооконная планировка экрана (до 8 спектров на экране)

Встроенная база данных

Просмотр спектров из базы данных со звуковым сопровождением

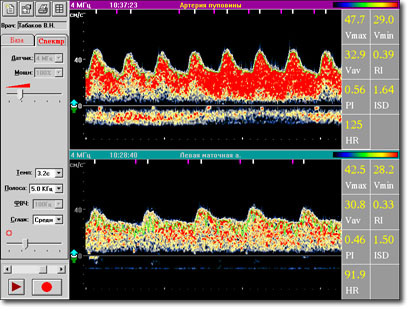

Sonomed-300/A screenshot

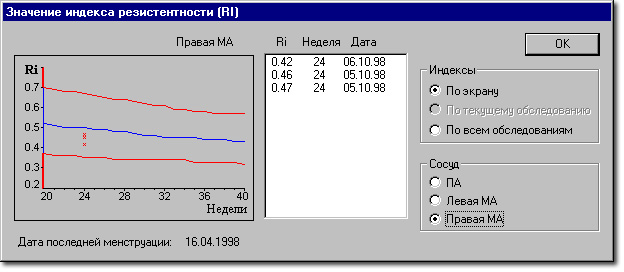

В акушерской программе полученные результаты автоматически сопоставляются с нормативными значениями индекса резистентности маточных артерий и артерий пуповины с учетом срока беременности.

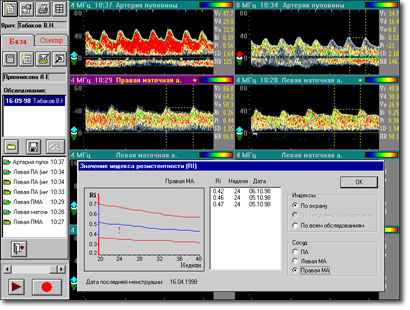

Sonomed-300/A screenshot

В программное обеспечение включены протоколы заключений ультразвуковых исследований в акушерстве и гинекологии, утвержденными Российской ассоциацией врачей ультразвуковой диагностики в перинатологии и гинекологии, что превращает прибор в рабочее место врача ультразвуковой диагностики.

Sonomed-300/A screenshot

Гибкая планировка (до восьми спектральных окон на экране) позволяет врачу выбрать удобный вариант расположения окон, а также упрощает проведение обследований, сравнение кровотока в симметричных сосудах, сравнение текущих результатов обследования с результатами из базы данных.

Встроенная база данных (БД) с удобным графическим интерфейсом обеспечивает сохранение данных пациента, результатов обследований и текстов отчетов. Результаты обследований из БД можно

просмотреть (либо в режиме кинопетли со звуковым сопровождением либо плавным перемещением спектрального окна по буферу спектра вручную),

пересчитать медицинские индексы и параметры кровотока,

распечатать на принтере.

Мощный редактор отчетов обеспечивает подготовку графических и текстовых (включая различные варианты таблиц индексов) отчетов на основе специализированных акушерских шаблонов.

Программное обеспечение прибора функционирует под управлением русифицированной версии Windows NT™ 4.0 Workstation, позволяя врачу использовать все встроенные возможности данной операционной системы:

надежность защиты данных

встроенные средства работы в Интернет

встроенная сетевая поддержка

Технические характеристики

Рабочая частота, МГц

непрерывный режим

4

Интенсивность излучения, мВт/кв. мм



непрерывное излучение

< 0.4

Диапазон частот

100 Гц - 20 кГц

Фильтры ВЧ ("фильтр стенки"), Гц

<50, 100, 200, 400

Количество спектральных выборок на экране монитора

512

Количество спектральных составляющих в одной выборке

256

Количество цветов или оттенков полутонового изображения

32

Режимы отображения спектра сигнала



масштаб шкалы времени, с

1.6, 3.2, 6.4,12.8

диапазон частот, кГц

2.5, 5.0, 10.0, 20.0

количество положений базовой линии

7

Базовая конфигурация

Компьютер IBM PC (Celeron-466/ RAM 64Mb/ HDD 10Gb/ Sb/ SVGA)

Монитор LR 14' SVGA

Блок аналоговой обработки сигналов и цифровой спектроанализатор

Датчик непрерывного излучения 4 МГц

Принтер монохромный струйный

Мышь

Педаль

Программное обеспечение (операционная система Windows NT™ 4.0 Workstation)
