Флоуметры фирмы "Transonic Systems Inc.

Фирма "Transonic Systems, Inc." (США), производит приборы "FLOWMETER" для измерения потока крови и кровоснабжения ткани.

Ультразвуковые измерители объемного потока.

Принцип действия.

Флоуметры (расходомеры) фирмы Transonic, США используют принцип измерения времени прохождения ультразвука в движущейся среде (transit-time principle) для определения потока крови или других жидкостей от 0,05 мл/мин до 200л/мин.

Датчик для измерения объемного расхода жидкости состоит из контактной измерительной головки, содержащей приемный и излучающий пьезопреобразователи, размещенные с одной стороны сосуда или трубки, и акустического отражателя, закрепленного с противоположной стороны на одинаковом расстоянии от обоих преобразователей.

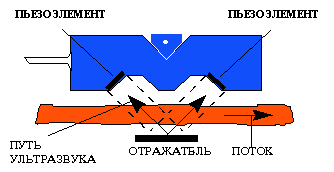

Схема действия ультразвукового датчика.

Электронная схема прибора управляет датчиком в следующем режиме:

1. Прямой цикл:

излучающий пьезопреобразователь под воздействием электрического возбуждения испускает плоскую ультразвуковую волну. Эта волна проходит сквозь сосуд или трубку, отражается от акустического экрана, снова проходит через сосуд и принимается приемным пьезопреобразователем, который преобразовывает полученные акустические вибрации в электрические сигналы. Расходомер анализирует принятый сигнал и регистрирует точно измеренное время прохождения акустической волны от излучающего до приемного преобразователя.

2. Обратный цикл:

последовательность передачи-приема сигнала предыдущего цикла повторяется, но функции излучающего и приемного преобразователей меняются местами. Таким образом, теперь поток жидкости пересекает ультразвуковую волну в противоположном направлении. Расходомер снова регистрирует точное время прохождения.

Ультразвуковая проводящая среда, т.е. поток крови или другой жидкости через сосуд или трубку, будет влиять на измеренное время прохождения точно так же, как ветер влияет на время полета самолета, "подталкивая" его, или течение воды - на скорость пловца. В прямом цикле звуковая волна на всем пути прохождения, как до, так и после отражения от акустического экрана, направлена против составляющей вектора потока, что увеличивает общее время прохождения на некоторую величину. В обратном цикле направление ультразвуковой волны совпадает с направлением вектора потока как до, так и после отражения от экрана (см. рис.1), что уменьшает общее время прохождения на ту же самую величину. Затем расходомер вычитает время прохождения обратного цикла из времени прохождения прямого цикла, и, полученная в результате разность сигналов будет пропорциональна потоку движущейся жидкости. Нетекучие материалы, находящиеся в области измерения потока жидкости, - стенки сосуда или трубки - не влияют на разность сигналов. Вследствие двукратного прохождения ультразвуковой волны через поток, время прохождения в значительной степени не зависит от перекосов (несоосности) датчика и сосуда.

Разница между временем прямого и обратного прохождения, измеренная прибором, пропорциональна потоку жидкости в части сосуда, расположенной под преобразователями:

,

где Tпр - время прохождения луча в прямом направлении;

Tобр - время прохождения луча в обратном направлении;

К - системная константа;

f - рабочая частота;

Q - объемный расход;

c - скорость звука;

q - угол между направлениями ультразвукового луча и потоком.

Затем полученный результат масштабируется в соответствии со значением предела измерений по шкале прибора для датчика и выводится на дисплей как абсолютный объемный расход потока через датчик в мл/мин (л/мин).

Нет необходимости вычислять величину поперечного сечения сосуда, как это делается в электромагнитных или доплеровских системах, измеряющих скорость перпендикулярно хорде или в точке сосуда. В системах Transonic широкий ультразвуковой пучок полностью пронизывает акустическое окно датчика, включая все внутреннее поперечное сечение сосуда. Разница между измеренным временем прохождения ультразвука в прямом и обратном направлениях дает сигнал, пропорциональный объемному расходу, независимо от размеров.
