Допплеровский измеритель скорости кровотока

Страница 12

Рис. 1.19. Зависимость интенсивности отраженного сигнала от частоты излучаемого УЗ

Как видно из графика, для каждой глубины расположения исследуемого сосуда существует определенная частота УЗ сигнала, при которой на приемник возвращается максимум излученной энергии. Эту частоту можно найти, продифференцировав (1) по , и приравняв полученное выражение нулю. Ненулевой корень последнего уравнения имеет вид:

(2)

Коэффициент a, может изменяться для мягких тканей от 0.2 дБ/МГц·см до более чем 2 дБ/МГц·см (в зависимости от вида ткани).

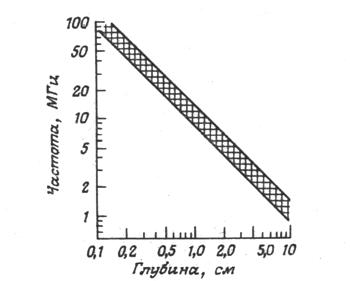

График на рис. 1.20иллюстрирует зависимость расчетного диапазона частот как функции глубины зондирования мышечной ткани. Эта зависимость соответствует максимальному отношению сигнал/шум при регистрации УЗ‑сигналов, рассеянных на элементах крови. Заштрихованная область на графике соответствует различным величинам коэффициента затухания a.

Рис. 1.20 Оптимальная частота УЗ сигнала для исследования на заданной глубине

Как видно из данного графика, для существующих в настоящее время ультразвуковых допплеровских приборов, работающих на частотах до 20 МГц, предпочтительными являются глубины более 0,5 см. В то же время, оптимальной для высокочастотных приборов, с точки зрения соотношения сигнал/шум и получения максимальной мощности отраженного сигнала, является глубина расположения исследуемых сосудов, меньшая, чем 0,5 см.

Анализ структурных схем существующих ультразвуковых допплеровских приборов

Рассмотрим схемотехнику наиболее распространенных вариантов УЗ допплеровских приборов.

Непрерывно‑волновой ультразвуковой допплеровский прибор со звуковой индикацией без выделения информации о направлении кровотока

Для построения допплеровских индикаторов скорости кровотока используются ряд известных радиотехнических узлов и блоков, применяющихся в коротковолновых приемо-передающих устройствах и доработанных с учетом специфики взаимодействия с электроакустическим элементом допплеровского прибора – ультразвуковым датчиком .

Блок схема простейшего непрерывно-волнового УЗ прибора со звуковой индикацией без выделения информации о направлении кровотока показана на рис. 1.21

Рис. 1.21 Блок схема непрерывно-волнового допплеровского прибора со звуковой индикацией без выделения информации о направлении кровотока

1 – УЗ датчик, 2 – УМ, 3 – предварительный усилитель, 4 – задающий генератор, 5 – синхронный детектор, 6 – кварцевый резонатор, 7 – полосовой фильтр, 8 – УНЧ, 9 – громкоговоритель.

Рассмотрим работу данного индикатора. Вырабатываемый задающим генератором 4 (частота которого стабилизируется кварцевым резонатором 6) сигнал подается на вход усилителя мощности (УМ) 2, усиливается последним и излучается в виде акустической волны, сфокусированной УЗ преобразователем 1 по направлению исследуемого сосуда. Отраженный сигнал, несущий информацию о движении форменных элементов крови в данном сосуде, преобразуется приемным элементом УЗ датчика, усиливается предварительным усилителем с малым уровнем шумов 3 и детектируется синхронным детектором 5, управляемым задающим генератором 4.

Эхосигнал содержит спектр доплеровских частот, обусловленный движением отдельных элементов кровотока в анализируемом объеме. Этот сигнал можно представить в виде суперпозиции сигналов, привносимых всеми линиями тока, проходящими через измерительный объем. Вклад каждой компоненты в этот сигнал пропорционален мощности ультразвука, рассеянной элементами кровотока вдоль данной линии, т.е. интегралу по линии тока от чувствительности в пучке (зависимости величины сигнала, принятого от точечного рассеивателя, от координат этого рассеивателя).
